Módulo amplificador de potencia RF multibanda compacto de alta eficiencia

Módulo amplificador de potencia RF multibanda compacto de alta eficiencia

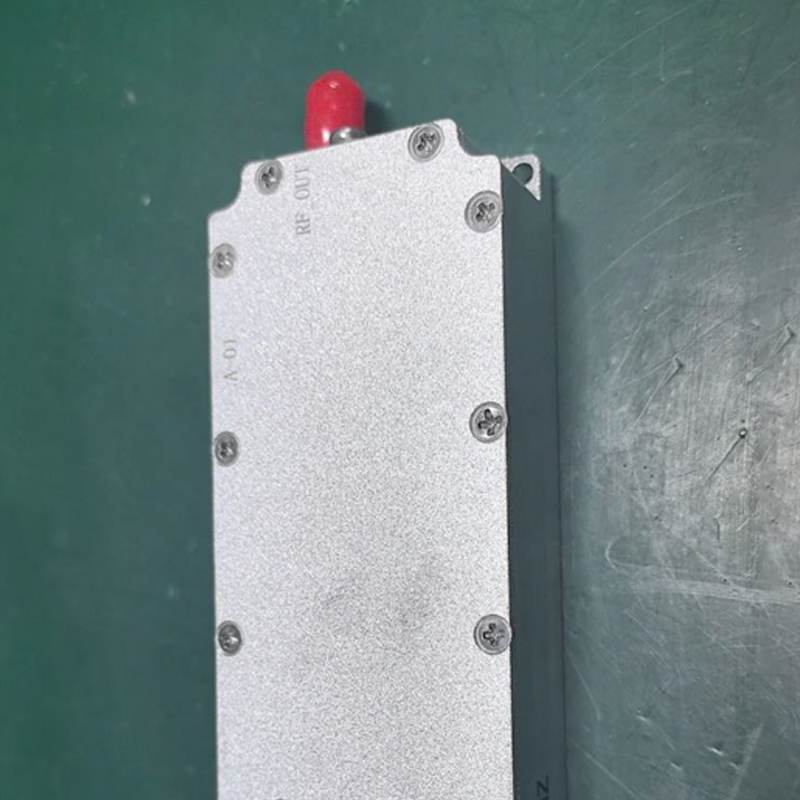

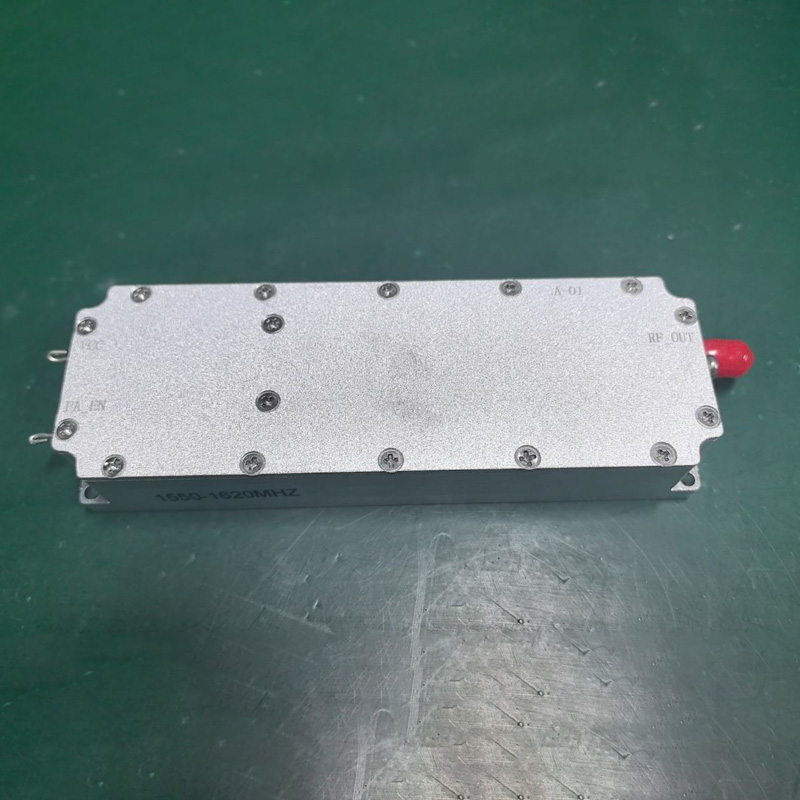

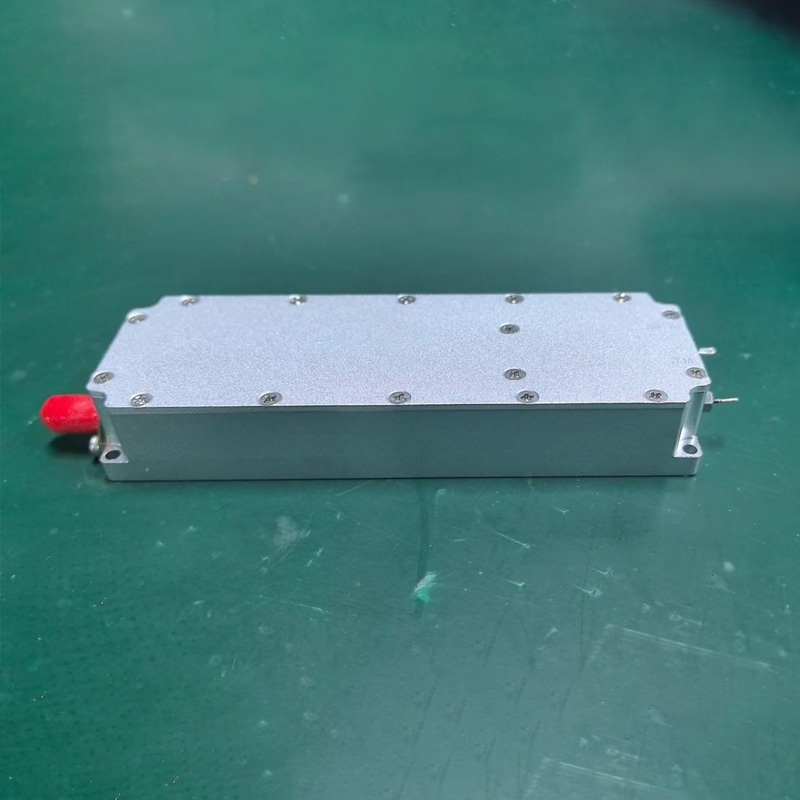

Este es un módulo de banda estrecha de 400~2700M y 50W. Su frecuencia de operación central cubre múltiples bandas de frecuencia importantes, incluyendo 840-930MHz, 1400-1480MHz, 1560-1620MHz y 2400-2500MHz. Con un voltaje de trabajo de 28V, puede proporcionar una potencia de salida máxima de hasta 50W (47.2dBm), con una eficiencia de trabajo ≥ 50%. El módulo tiene una buena relación de onda estacionaria del puerto (≤ 1.30) y una amplia estabilidad de temperatura (de -40 ℃ a +55 ℃). Su tamaño es compacto (37.27x111.71x19.5mm, sin cabezal SMA), utilizando una interfaz de cabezal SMA hembra y una fuente de alimentación de condensador de orificio pasante. Es adecuado para aplicaciones con espacio limitado y requisitos de alta eficiencia y potencia de salida estable.

Parámetros técnicos

Parámetros técnicos del F-M01

Rango de frecuencia

840~930 MHz

Fuente de frecuencia de barrido de alta eficiencia

1400~1480 MHz

1560~1620 MHz

2400~2500 MHz

Voltaje de trabajo

28 V

Potencia máxima de salida

47,2 dBm

≤3,5 A

Eficiencia de trabajo

≥50%

Relación de onda estacionaria del puerto de salida

≤1,30

Pruebas de alta y baja temperatura

-40℃~55℃

Temperatura del entorno de trabajo

1,0 dB

estabilidad energética

Requisitos de suministro de energía

≥3,7 A

Salida de onda continua 50W

Interfaz de fuente de alimentación

condensador de orificio pasante

Conector de entrada/salida RF

SMA

Tamaño

37,27 x 111,71 x 19,5 mm

Excluyendo la cabeza SMA

Orificio de montaje

32,85*107,29

Tornillo de acero M3 * 10

Los parámetros anteriores son solo de referencia. Los parámetros detallados del producto están sujetos a la entrega real.
